Gwiazdobloki w liniach napowietrznych — kiedy słup potrzebuje dodatkowego ustojenia

Posadowienie słupa linii napowietrznej w gruncie o niskiej nośności, takim jak torf, glina czy teren podmokły, stanowi poważne wyzwanie inżynieryjne. Standardowy fundament, nawet poprawnie zwymiarowany, może w takich warunkach nie przenieść wszystkich sił poziomych. Prowadzi to do ryzyka przechyłu całej konstrukcji. Aby zapewnić jej długotrwałą stabilność, zwłaszcza w liniach średniego (SN) i wysokiego napięcia (WN), niezbędne jest zastosowanie dodatkowych elementów ustojowych.

Przeczytaj również: Na czym polega niwelacja terenu?

Siły obciążające słupy i rola ustojników

Na każdy słup linii napowietrznej działają siły stałe, jak ciężar własny, oraz zmienne, głównie pochodzenia klimatycznego. Kluczowe dla stateczności są siły poziome. Powstają one na skutek parcia wiatru na przewody i samą konstrukcję oraz od naciągu przewodów. Wiatr generuje momenty skręcające, a naciąg – siły poprzeczne, których wartość gwałtownie rośnie na słupach narożnych, odporowych i krańcowych. Specjalne ustojniki betonowe są projektowane tak, by przejmować te siły poziome, odciążając główny fundament i chroniąc całą konstrukcję przed powolnym osiadaniem lub przechyłem.

Przeczytaj również: Okna drewniane a bezpieczeństwo domu - jakie rozwiązania stosować?

W liniach średniego napięcia wysokość słupów wynosi zazwyczaj 10–15 metrów, co tworzy długie ramię dźwigni, potęgujące działanie sił wiatrowych. Siły użytkowe działające na żerdzie wirowane typu E lub EM mogą sięgać nawet 20–35 kN, dlatego ich prawidłowe ustojenie w słabym gruncie jest kluczowe dla bezpieczeństwa i ciągłości dostaw energii.

Przeczytaj również: Jak działa fotowoltaika?

Gwiazdoblok i dobór właściwego ustojenia

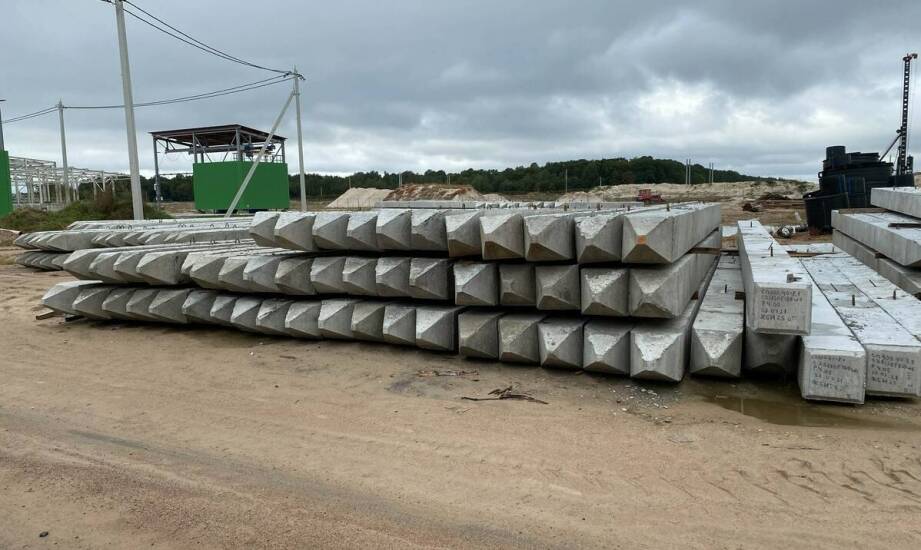

Jednym ze skutecznych rozwiązań jest gwiazdoblok – betonowy prefabrykat, który stabilizuje słup bez potrzeby kosztownej i czasochłonnej rozbudowy samego fundamentu. Element ten montuje się wokół słupa, najczęściej tuż pod powierzchnią gruntu. Dzięki swojej masie i gwiaździstemu kształtowi, który zwiększa powierzchnię oporu, skutecznie przenosi on obciążenia boczne na otaczający grunt. Takie elementy ustojowe wykonuje się z betonu o wysokiej wytrzymałości, zazwyczaj klasy C30/37 lub wyższej, co gwarantuje ich trwałość.

Decyzja o zastosowaniu ustojów zależy od analizy kilku czynników. Kluczowy jest rodzaj linii – przewody w układzie trójkątnym (typowym dla WN) generują większe siły niż te w układzie płaskim (częstym w SN). Dodatkowego wzmocnienia wymagają z reguły słupy o wysokości powyżej 12 metrów oraz słupy w miejscach załamania trasy o kącie powyżej 30°. W takich przypadkach stosuje się różne rozwiązania, w tym płyty ustojowe typu U-85 czy właśnie masywne bloki betonowe.

Brak lub błędny dobór ustojenia w trudnych warunkach gruntowych prowadzi do widocznych i niebezpiecznych problemów. Pierwsze symptomy to zwykle przechył słupa, osiadanie fundamentu oraz nierówne napięcie przewodów między przęsłami. Ignorowanie tych sygnałów może skutkować uszkodzeniem izolatorów, a w skrajnych przypadkach doprowadzić do zerwania przewodów i poważnej awarii całej linii energetycznej.

Ostateczny wybór metody ustojenia zależy od trzech kluczowych czynników: szczegółowej analizy warunków gruntowych, obliczonych obciążeń wiatrowych i od naciągu oraz wymaganego poziomu stateczności całego odcinka linii. Projektanci posługują się specjalistycznymi albumami projektowymi i tabelami doboru, aby precyzyjnie dopasować rozwiązanie, takie jak gwiazdoblok, do konkretnych warunków i sił działających na konstrukcję.
